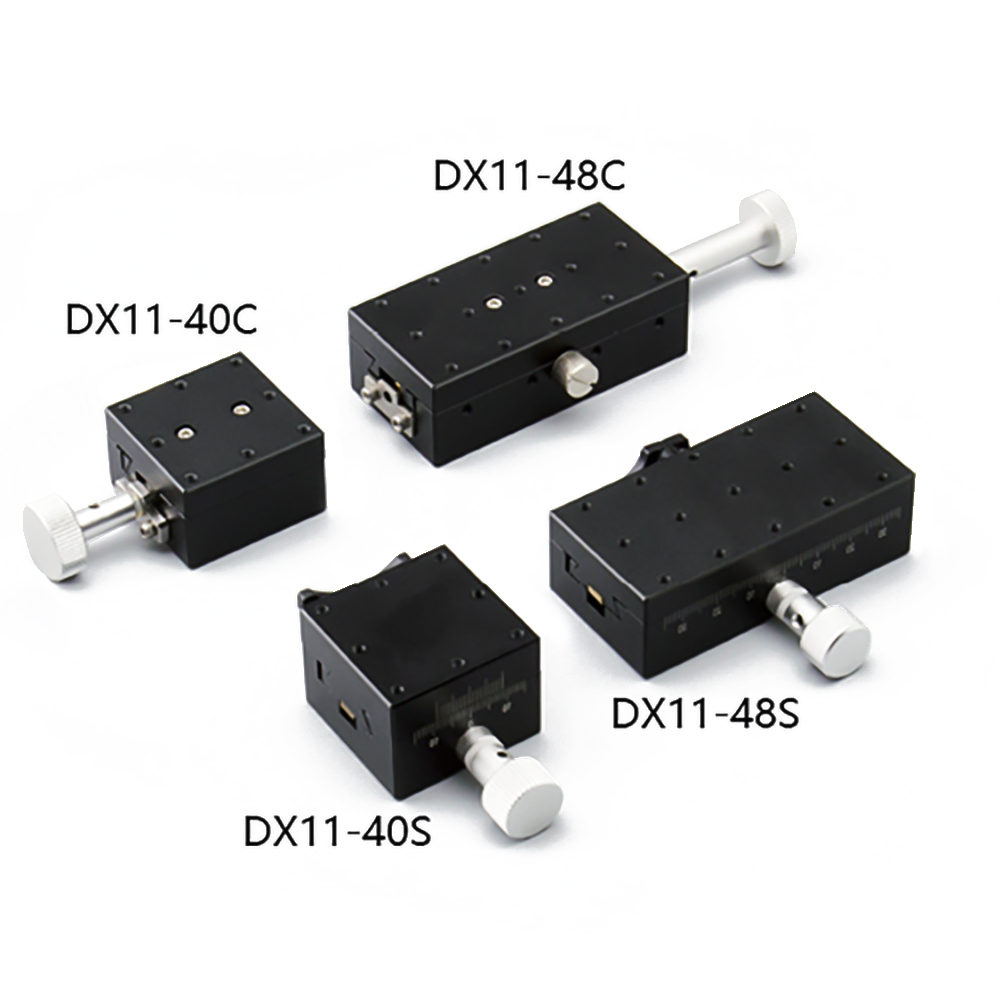

燕尾调整架 DX11-40/46/48/60

燕尾调整架 DX11-40/46/48/60

燕尾调整架
此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其
它的工装夹具等。
 此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止板侧面固定。
燕尾调整架
燕尾调整架

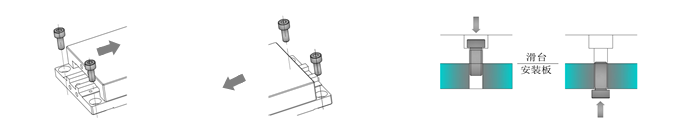

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：
燕尾调整架
燕尾调整架
燕尾调整架
燕尾调整架
燕尾调整架
燕尾调整架
燕尾调整架

燕尾调整架

燕尾调整架

燕尾调整架

燕尾调整架
