旋转定位台 FR11

旋转定位台 FR11

旋转定位台
此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其
它的工装夹具等。
 此产品的导向机构为双轴承滚动导向，进给机构为微分头，锁紧机构为止动螺丝侧面固定。

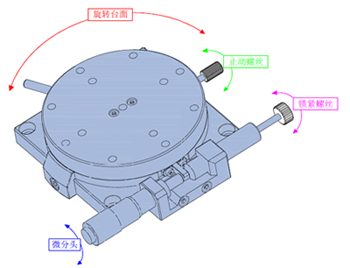

使用方法 ：
            ①：止动螺丝处于非锁紧状态时，旋转台面可以做360°旋转。
            ②：微分头用来做精密微调，当止动螺丝锁紧时，旋转台面会一周转动。
            ③：微分头，进行微调。
            ④：锁紧螺丝对置夹紧。
旋转定位台
旋转定位台

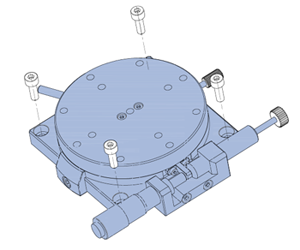

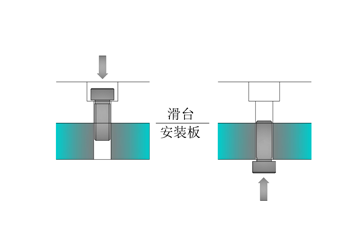

将滑台安装到使用台面上时，通过安装板上的孔来固定，固定螺丝锁紧的方法，请参见下图：
旋转定位台旋转定位台
旋转定位台
旋转定位台
旋转定位台
旋转定位台
旋转定位台
旋转定位台

旋转定位台

旋转定位台

旋转定位台

旋转定位台
