手动调整架使用说明介绍
2020-10-29 11:48
手动滑台说明 :
■基本型号、基本型号(镜像安装)
●表示位移台移动面(安装面)的大小。
■千分尺位置
● C表示:中心、L/R表示:侧边、镜像安装。
■移动量
● 以位移台的固定面(底面)与移动面(表面)处于相同位置时基准,以正、负表示。
● 无法取得基准面,表示全行程。
● 有粗调与微调时,分别表示各自的行程。
■千分尺最小读数
● 记载的千分头、游标刻度等可读取的最小刻度。
在高分辨位移台中,分别记载粗调与微调的最小读数。
■移动导轨
● 燕尾槽。
使梯形凹凸槽滑动并导向的方式。
驱动机构包括齿条齿轮与螺杆
。
● 直线滚珠导轨。
位移台主体和导轨为整体结构,导轨部分采用双圆弧槽与滚珠滚动的导向方式。
● 交叉滚柱导轨。
通过V形槽滑轨与交叉滚柱进行滚动滑动的导向方式。
● 滑动导轨。
在长行程中有效的无限轨道滚动滑动的导向方式。
■自重;负载
● 表示产品的重量。负载是滑台中央部可承受的重量,如负载过大,滑台无法顺顺畅移动。
■材质(表面处理)
● 记载主要的使用材质与表面处理。
手动滑台的使用方法:
■千分尺的读取方法(例如:读取0.01mm千分尺的数值时)
①以0.5mm为单位读取微分筒端面的位置处在套筒上几mm的位置。(右图为7.5mm)
②读取套筒基准线与微分筒刻度线对齐位置的微分筒上的数值。(右图为0.38mm)
③将①和②的值相加,合计值即为位移台当前位置。(右图为7.5mm+0.38mm=7.88mm)
有关安装方式的注意事项:
各规格产品以放置在平面上为前提条件。

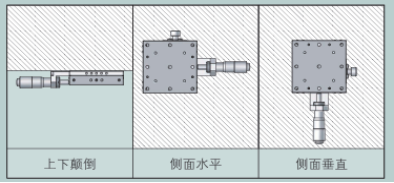

上下颠倒安装、侧面垂直或侧面水平安装等非平面放置时需要注意。
耐负载和精度因安装方式而显著变化。
