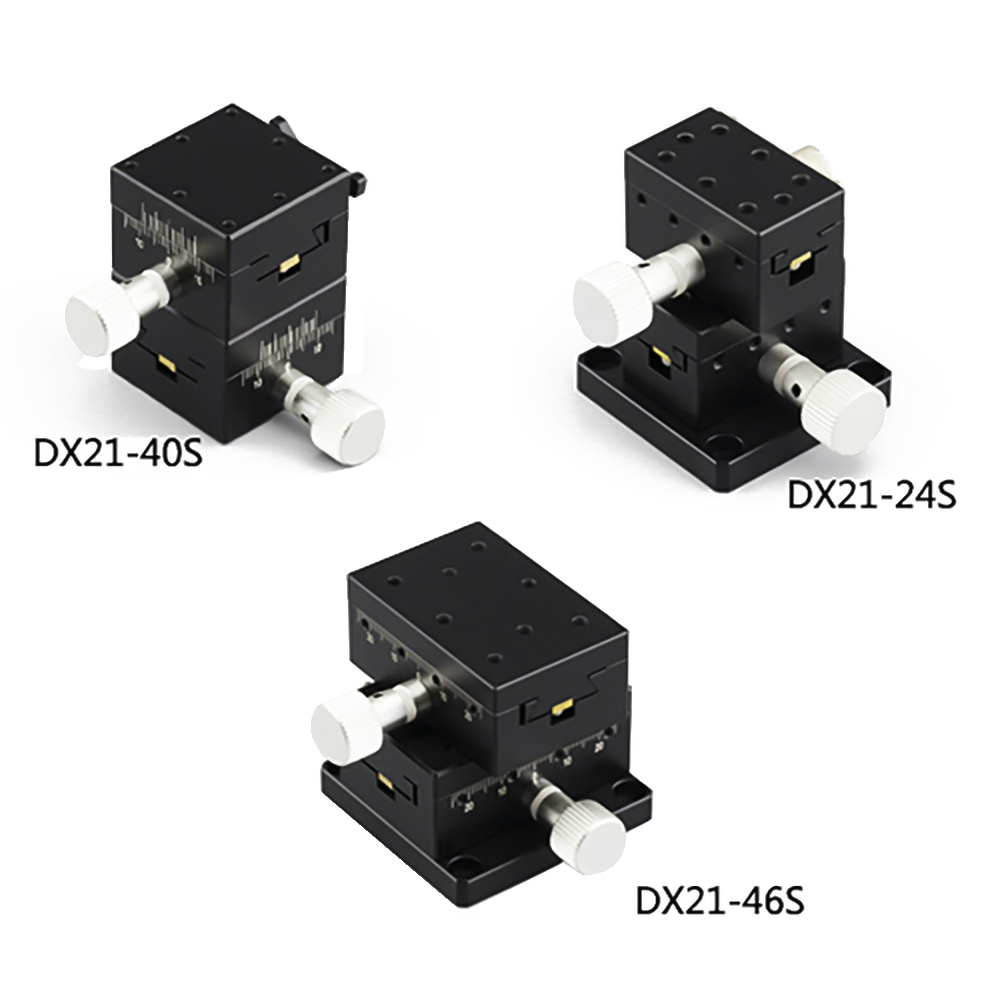

燕尾滑台XY轴定位机构安装方法
1、X方向定位模块和Y方向定位，X方向定位模块和Y方定位模块上下叠加设置。它的特征在于X方向定位模块包括X方向燕尾导轨、x向燕尾滑块、x向螺杆、x向螺杆座、x向固定螺母、x向压条和x向锁紧螺栓。X方向燕尾滑块布置在X方向燕尾导轨上；X向的固定螺母布置在x方向燕尾滑块的中间部位；其X方向的螺杆座布置在X方向燕尾导轨的一个端面上，X方向螺杆布置在X方向螺杆座上与X方向固定螺母螺接，X方向压条布置在X方向燕尾导轨的侧面，X方向燕尾滑块上设有螺孔，用锁紧螺栓顶紧x向的压条；
2、Y方向定位模块包括Y方向燕尾导轨、Y方向燕尾滑块、Y方向螺杆、Y方向螺杆座、Y方向固定螺母、Y方向压条和Y方向锁紧螺栓，Y方向燕尾滑块布置在X方向燕尾导轨上；Y向的固定螺母布置在Y方向燕尾滑块的中间部位；其Y方向的螺杆座布置在Y方向燕尾导轨的一个端面上，Y方向螺杆布置在Y方向螺杆座上与Y方向固定螺母螺接，Y方向压条布置在Y方向燕尾导轨的侧面，Y方向燕尾滑块上设有螺孔，用锁紧螺栓顶紧Y向的压条；
3、根据X轴燕尾滑台定位机构长度不同，其X方向锁紧螺栓数量根据实际情况，至少要设两个，燕尾滑块上相应地也要设同样数量螺孔。
4、根据Y轴燕尾滑台定位机构长度不同，其Y方向锁紧螺栓数量根据实际情况，至少要设两个，燕尾滑块上相应地也要设同样数量螺孔。
5、根据XY轴燕尾滑台定位机构，其x向燕尾滑块和y向燕尾导轨通过螺钉固定为一体。
